高水材料灌漿系統
高水材料 high-water mate
煤礦井下充填加固難題整體解決方案
高水材料是一種能在高水灰比條件(W/C=1.3:1~3:1)下快速凝結的特殊水泥,是中國礦業大學承擔的國家“七五”和“八五”重點科技的攻關項目的研究成果。該材料是以硫鋁酸鹽水泥熟料為基礎,加入石膏、石灰、復合緩凝劑、懸浮劑、復合速凝劑等配制而成。 高水材料成品由獨立包裝的甲乙兩種粉料組成,經攪拌制漿形成甲漿料和乙漿料,甲漿料和乙漿料單獨攪拌和輸送時均不凝固,而一旦混合后則會快速凝結硬化,凝固時間根據需要可調可控(初凝時間7-20min,終凝時間22-75min) 通過調節水灰比,可以使凝固后的充填體抗壓強度有較大的選擇范圍(3-50MPa),以滿足多種強度要求的工程需要,凝固后的充填體,呈現明顯的塑性材料特征,在壓力作用下可以允許較大的塑性變形,強度衰弱比較緩慢,并維持較高的殘余強度。 我公司和中國礦業大學項目團隊強強聯合,利用高水材料這種特性,采用2ZBYSB系列雙缸雙液注漿泵按1:1的比例泵送施工工藝,可針對煤礦井下各種充填加固難題工程,諸如:巷旁充填沿空留巷、空巷充填、壁后充填、巷道密閉充填和圍巖注漿加固等提供整體解決方案,技術支持包括:現場勘察咨詢、成功案例介紹、方案論證、設備選型安裝調試及施工跟蹤指導等一條龍服務。
充填泵站設備布置方案

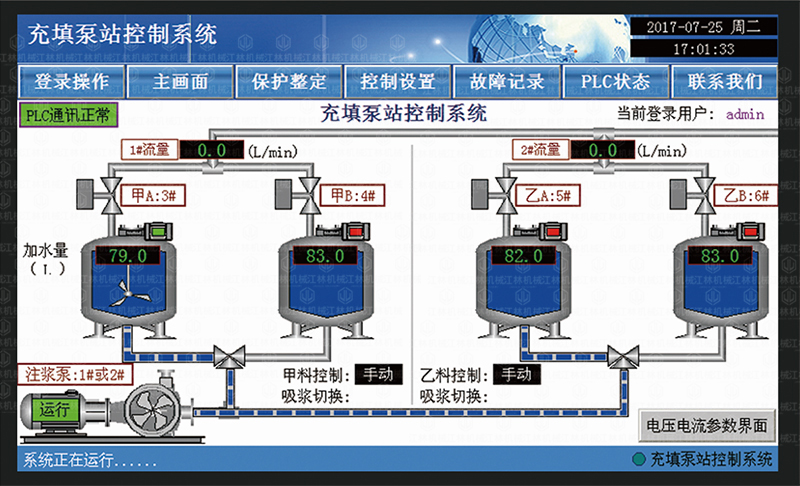

概述:ZMJ50型定量自動加水系統和ZMQ65/50型吸漿自動切換系統是專為煤礦井下充填泵站設計配套的智能化控制系統,能對兩個攪拌機(一用一攪)輪流進行定量加水和吸漿自動換操作,使充填泵站能實現自動連續工作。不僅極大的提高了工作效率,減少了人員配置,減輕了井下工人的勞動強度;而且大大提高了充填泵站的智能化控制水平。

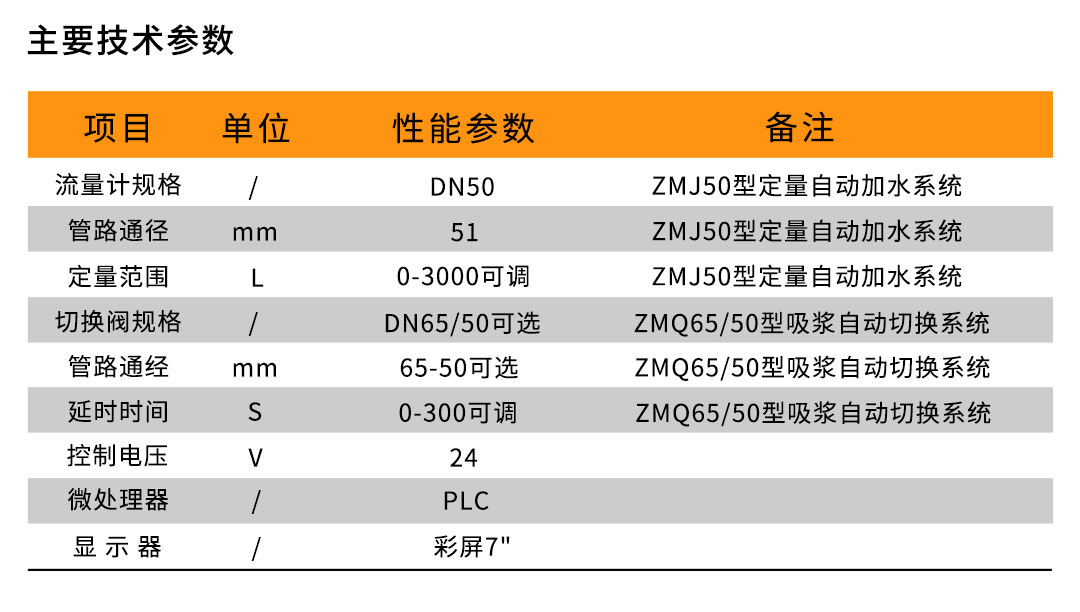

主要技術參數
項目 |
單位 |
性能參數 |
備注 |
流量計規格 |
/ |
DN50 |
ZMJ50型定量自動加水系統 |
管路通徑 |
mm |
51 |
ZMJ50型定量自動加水系統 |
定量范圍 |
L |
0-3000可調 |
ZMJ50型定量自動加水系統 |

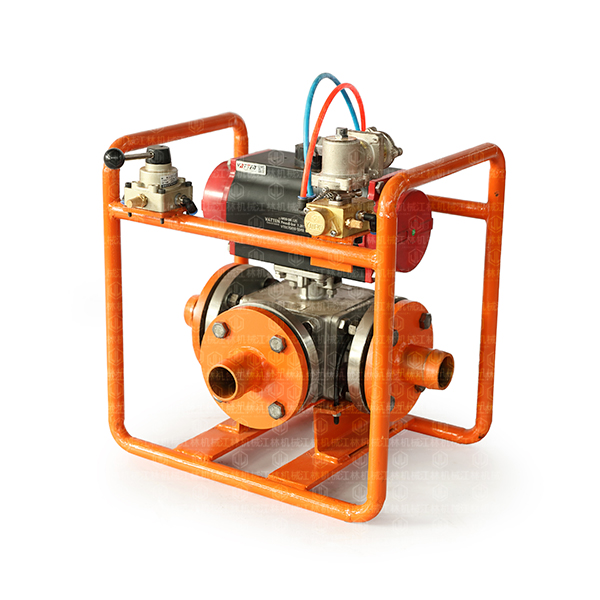

切換閥規格 |
/ |
DN65/50可選 |
ZMQ65/50型吸漿自動切換系統 |
管路通經 |
mm |
65-50可選 |
ZMQ65/50型吸漿自動切換系統 |
延時時間 |
S |
0-300可調 |
ZMQ65/50型吸漿自動切換系統 |
控制電壓 |
V |
24 |
|
微處理器 |
/ |
PLC |
|
顯示器 |
/ |
彩屏7" |
|
